Aide au configurateur K LINE
Comment lancer une configuration ?
Plusieurs pré-configurations sont possibles : version vierge, version RECO, version ECO et version PERSO.
Ces versions sont accessibles au clic sur leurs icônes respectives.
Version VIERGE
(non pré-configurée)
La version Vierge (non pré-configurée) permet de faire sa propre configuration donc de partir de zéro :
1• Cliquer sur le visuel représentant le produit.
2• Répondre aux questions posées pour configurer votre commande.
3• Valider vos réponses.

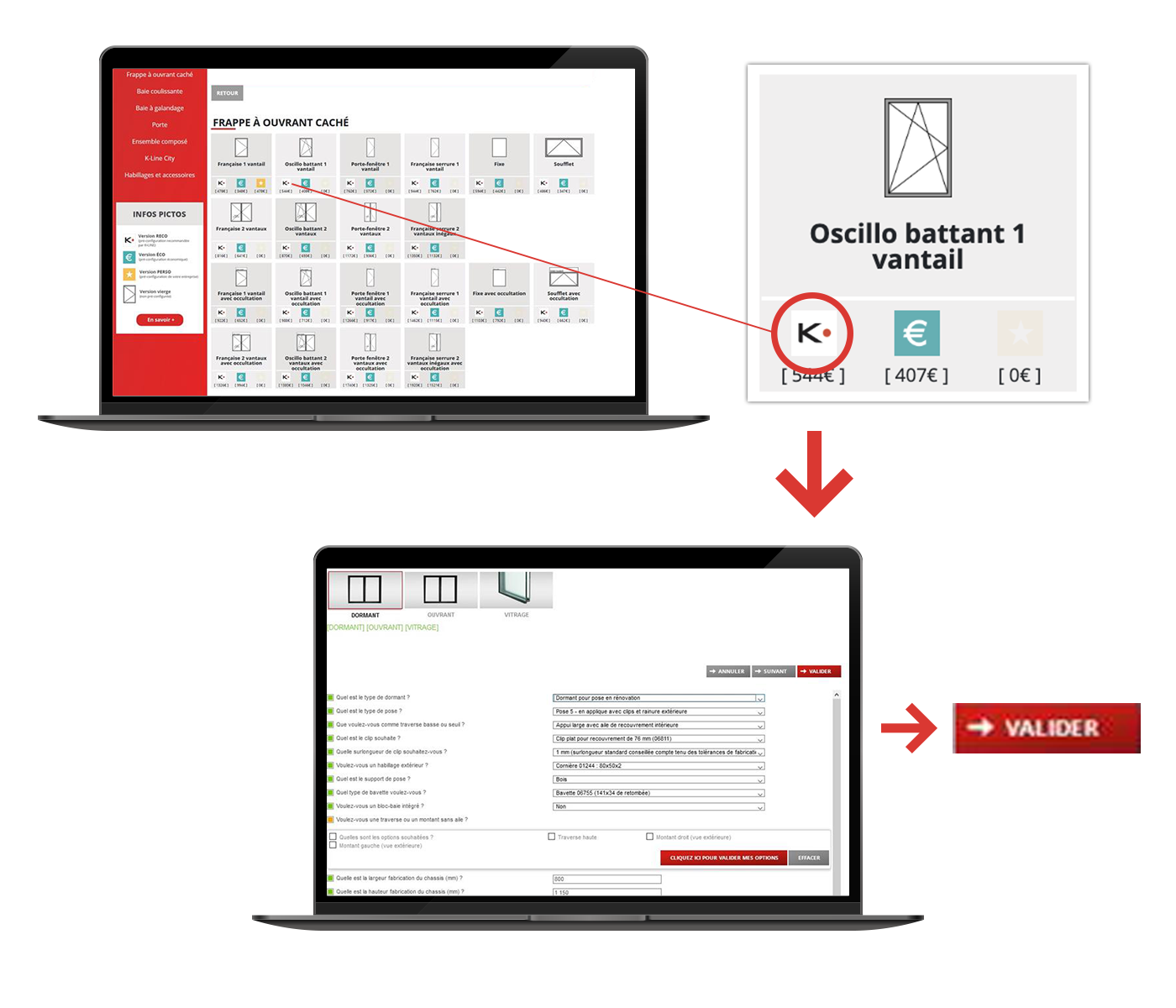

Version RECO
(pré-configuration recommandée par K•LINE)
La version RECO (pré-configurée) permet
de partir d’une configuration recommandée
par K•LINE.
1• Cliquer sur le pictogramme.
2• Par défaut, le questionnaire est déjà rempli
avec les valeurs recommandées par K•LINE.
3• Valider vos réponses.
ATTENTION !
Les réponses restent toutefois modifiables.
Vous trouverez ci-dessous les choix pour chaque produit pour la version RECO K•LINE :
Générale
• Pose 5.
• clips 76 mm plats en surlongueur 1 mm.
• habillages extérieurs 80x50.
• Appui large.
• Bicoloration 9007 grège texturé.
• Avec DVI.
• Vitrage 4/WE 16/TBE 4.
Baie coulissante / Baie à galandage
• Tirant gauche (VS à gauche vue extérieure)
• Fermeture multipoints
• Poignées intérieures intuitives
• Poignée de tirage extérieur design carré
• Refoulement isolé en usine
KLT
• Monocoloration 9007 grège texturé Pose 8
en tunnel
Design extérieur Black
Design intérieur Carré
Ferrage invisible
Frappe
• Design carré.
• Tirant droit.
KLGT
• Porte à l’anglaise
• Pose 8 en tunnel
• Seuil PMR 20 mm
• Serrure à relevage avec double béquille
• barillet standard
• ferme-porte
• crémone pompier sur semi-fixe
• vitrage 44-2/WE 20/TBE 44-2
Occultation
• Coffre Thermobloc
Tablier ALU blanc
Motorisation X3D avec télécommande portative, pilotable KL Smart Home
Ensemble composé
• FIxe de largeur 500 mm.
• Ferrage côté dormant.
• Vitrage 44-2/WE 18/TBE 4 en allège.
• Schémas en vue extérieur.
Canopée 85
Collection SURFACE
• Serrure automatique
• Barillet de sécurité
• BS2
• Fixe(s) adjacent(s) et tiercé en triple
vitrage dépoli (MV9)
Divers
• Alignement au linteau pour hauteur à 2150 mm
Normes respectées pour les DIMENSIONS des vignettes pré-configurées
• Hauteur poignées entre 900 et 1300 mm
• Largeur passage sur vantail de service :
- 830 mm sur françaises serrure, coulissants, galandages et portes d’entrée
- 900 mm sur portes grand trafic
• seuil PMR sur les françaises serrure et encastrement de 50 mm compris dans la hauteur des baies coulissantes et à galandage

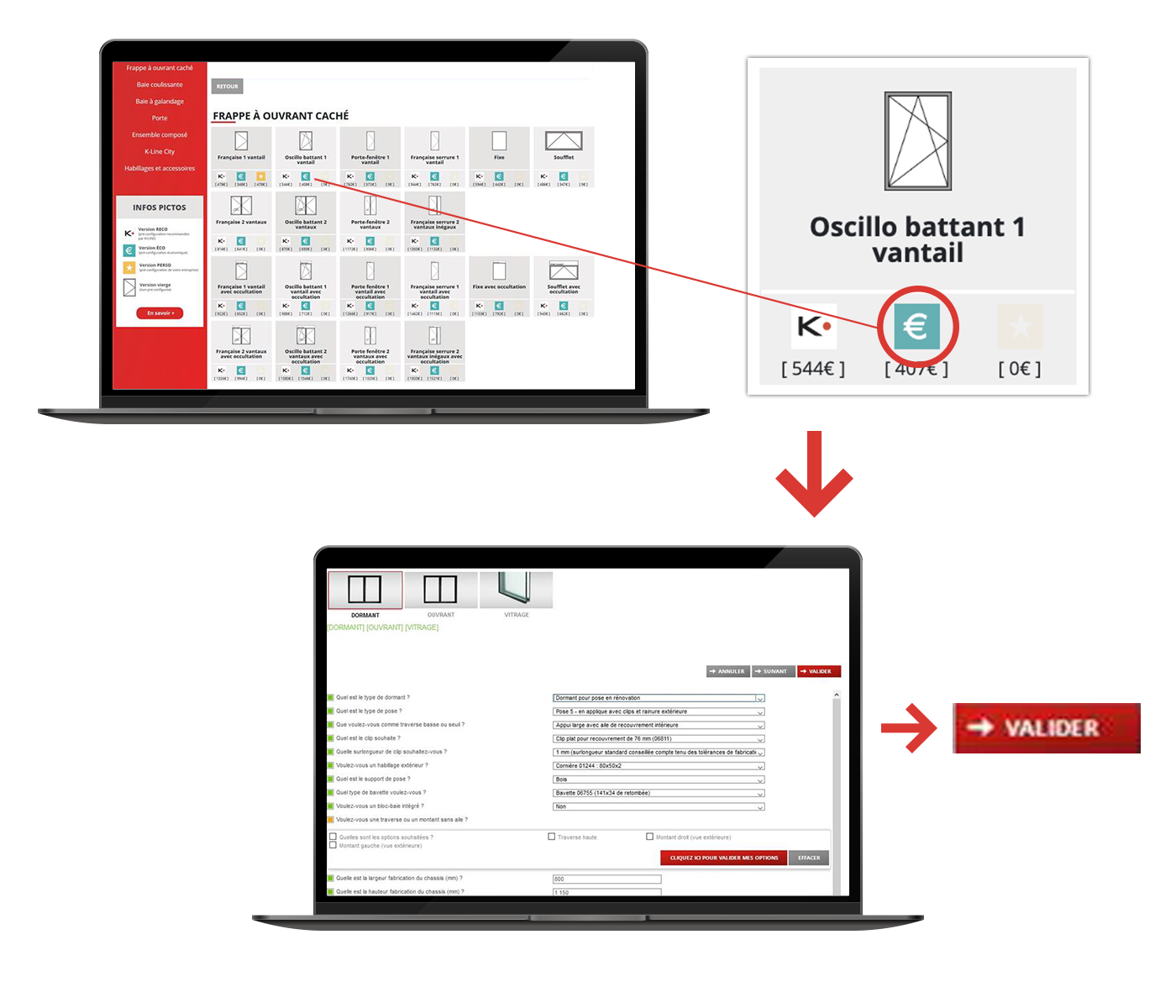

Version ÉCO
(pré-configuration économique)
La version ÉCO (pré-configurée) permet de partir d’une configuration économique.
1• Cliquer sur le pictogramme
2• Par défaut, le questionnaire est déjà rempli avec les valeurs les plus économiques.
ATTENTION ! Les réponses restent toutefois modifiables.
3• Valider vos réponses.
Vous trouverez ci-dessous les choix pour chaque produit pour la version ÉCO K•LINE :
Générale
• Pose 1
• Appui standard avec aile
• Monocoloration 9016 blanc satiné
• Vitrage 4/alu noir 16/TBE 4
Baie coulissante / Baie à galandage
• Tirant gauche (VS à gauche vue extérieure)
• Fermeture 1 point.
• Poignées intérieures ouvertes design carré.
KLT
• Monocoloration 9007 grège texturé
Pose 8 en tunnel
Design extérieur Black
Design intérieur Carré
Frappe
• Design carré.
• Tirant droit.
KLGT
• Porte à l’anglaise
• Pose 8 en tunnel
• Seuil PMR 20 mm
• Serrure à relevage avec double béquille
• barillet standard
• ferme-porte
• vitrage 44-2/alu noir 20/TBE 44-2
Occultation
• Coffre Thermobloc
Tablier PVC blanc
Motorisation filaire individuelle avec inverseur
Ensemble composé
• FIxe de largeur 500 mm.
• Ferrage côté dormant.
• Vitrage 44-2/WE 18/TBE 4 en allège.
• Schémas en vue extérieure.
Canopée 72
Collection COMTEMPORAINE
• Serrure à relevage
Barillet standard
BS2
Fixe(s) adjacent(s) et tiercé en triple vitrage dépoli (MV9)
Divers
Alignement au linteau pour hauteur à 2150 MM
Normes respectées pour les DIMENSIONS des vignettes pré-configurées
• Hauteur poignées entre 900 et 1300 mm
• Largeur passage sur vantail de service :
- 830 mm sur françaises serrure, coulissants, galandages et portes d’entrée
- 900 mm sur portes grand trafic
• seuil PMR sur françaises serrure et encastrement de 50 mm compris dans la hauteur des baies coulissantes et à galandage
Version PERSO
(pré-configuration de votre entreprise)
La version PERSO (pré-configurée) permet de créer sa propre configuration.
1• Par défaut, ce pictogramme n’est pas accessible tant que vous n’avez pas configuré de version PERSO pour une première fois.
2• Cette configuration personnalisée se réalise via les autres versions (VIERGE, RECO ou ÉCO).
3• Il faut donc cliquer sur le pictogramme de la version de votre choix (VIERGE, RECO ou ÉCO).
4• Répondre au questionnaire selon vos choix pour la configuration du produit.
5• Puis valider cette configuration via le bouton « ENREGISTRER VOTRE CONFIGURATION ENTREPRISE ».
6• Une fois enregistrée, la version PERSO est prise en compte (le pictogramme se colorise).
ATTENTION !
La version PERSO est visible et modifiable par tout autre utilisateur de votre entreprise.
