Frappe à ouvrant caché
Télécharger la fiche produit Synthèses acoustiques et thermiques Télécharger le catalogue Objets BIM Cahier découverte technique
Les+
  • La solution optimale  :
    - Uw 1,3 W/m².K + Scw 0,54 + TLw 68% (double vitrage)
    - Uw 0,84 W/m².K + Scw 0,45 + TLw 61% (triple vitrage)
    Isolation acoustique jusqu’à RA,tr44 dB*.
  • Etanchéité à l’air renforcée par une dépose automatisée de joint dans les angles (ouvrant(s) et dormant) : classe A*4 en standard.
  • Performances adaptées aux exigences énergétiques.
  • Certifications des performances (NF).
  • Grande finesse de l’ouvrant caché.
  • Design d’ouvrant carré.
  • Vitrage isolant de 24, 30, 42 ou 48 mm.
  • Une offre de dormants compatible avec l’ensemble de nos menuiseries.
  • Sur-mesure industriel : rapport qualité/performances/prix exceptionnel

DESCRIPTIF TECHNIQUE



DESCRIPTIF TECHNIQUE

  • Dormant à rupture de pont thermique assemblé à coupes d’onglets.
  • Drainages invisibles de l’extérieur.
  • Dormant avec couvre-joint intérieur intégré.
  • Bavette d’appui (formant rejet d’eau) clippée après la pose du châssis.
  • Ouvrant caché à feuillure isolante (32 à 39 mm) assemblé à coupes d’onglets.
  • Parcloses extérieures clippées intégrant le joint de vitrage et de battement.
  • étanchéité entre dormant et ouvrant assurée par deux joints de battement.
  • étanchéité à l’air renforcée dans les angles dormant et ouvrant.
  • Vitrages de 24, 30, 42 ou 48 mm.
  • Vitrage isolant avec intercalaire noir et remplissage argon.

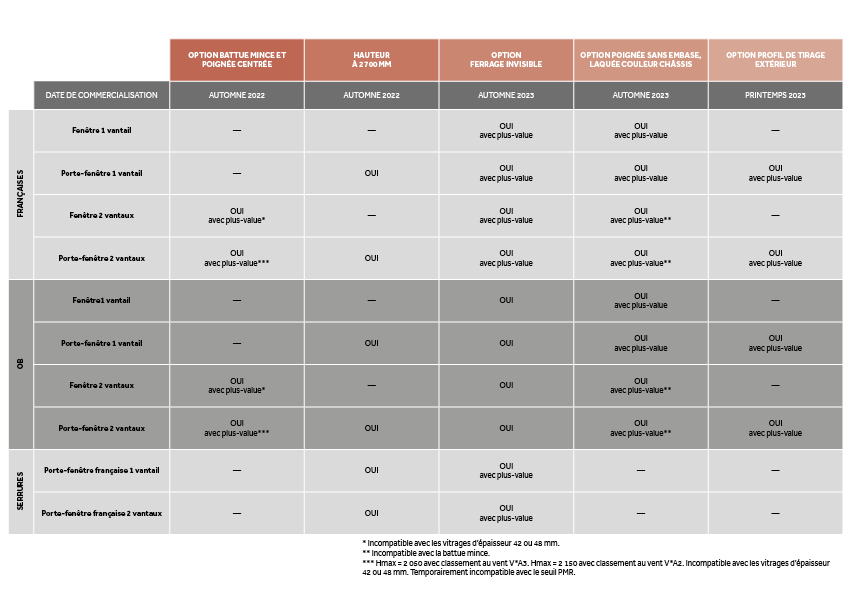

LES OPTIONS



LES ADAPTATIONS POSSIBLES
NEUF (pose sur appui)

  • Doublage de 80, 100, 110, 120, 130, 140, 160, 180 et 200 mm.
  • Option appui sans aile intérieure, seuil PMR.
  • Option élargisseur de tapée (20 et 60 mm).

RENOVATION

  • Pose en applique avec bouchons ou clips d’habillage intérieur.
  • Pose par vérins de réglage, ou par vis «SFS».
  • Pose en tunnel (avec ou sans rainure de clippage intérieure).
  • Pose en feuillure.
  • Dépose totale.
  • Option appui large, appui sans aile intérieure, seuil PMR.

MULTI-SUPPORTS

  • Brique Monomur.
  • Ossature bois.
  • Isolation Thermique par l’Extérieur.


DIMENSIONS INDICATIVES



frappe_ouvrant_cache_2_vantaux_kline_aluminium_dimensions
